Выкройка рубашки для мальчика


Построение переда





Построение сетки


Основные мерки

(Для примера брался 28 размер)



Обхват груди   ОГ = 56см   ПОГ = 28см

Обхват шеи      ОШ = 26 см   ПОШ = 13см

Длина спины    ДС = 24см

Длина изделия ДИ = 47,5 см

Ширина плеча ШП = 10см

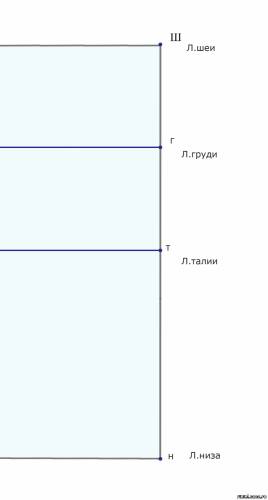

Для построения чертежа ставят точку Ш  и от нее  проводят вертикальную и горизонтальную (влево) линии.

На вертикальной линии:

ШН = 47,5 см вниз по вертикальной линии (длина изделия) – линия низа.

ШТ = 25 см вниз по вертикальной линии, т. е. равняется ДС + 1 см – линия талии.

ШГ = 15,5 см вниз по вертикальной ли­нии, т. е. ДС/2 +3,5 см — линия груди .

От точек Ш, Г, Т, Н проводят влево го­ризонтальные линии произвольной длины.

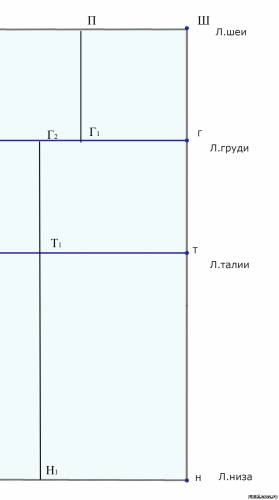

На линии груди влево откладываем точку Г1





Последние 3 см на вольное облегание:

От точки Г1 проводят произвольную вертикальную линию вверх. На пересечении ставят точку П




Г1Г2 = 5 см вправо по линии груди, т. е. равняется половине  ширины проймы:






От точки Г2 опускают перпендикуляр вниз до  линии низа -  точка Н1.

Точку пересечения по линией талии обозначают буквой Т1.

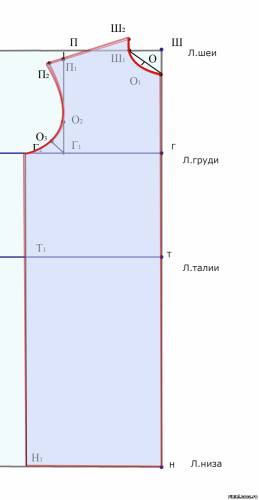

 ШШ1 = 5 см влево по горизонтальной линии,



Ш1Ш2 = 1,5 см вверх для всех размеров (высота ростка).



ШШ3 = 3,5 см вниз по вертикальной  линии,




Точки Ш1 Ш3 соединяют прямой линией.

Расстояние Ш1Ш3 делят пополам. Точку пересечения обозначают О. Вниз откладывают ОО1 = 1 см под прямым углом к  Ш1Ш3

Точки Ш2, Ш1, О1, Ш3 соединяем вогнутой линией - это вырез горловины)





По линии ПГ1 откладываем  отрезок  ПП1 = 1,5 см вниз (скос плеча). Точки Ш2, П1 Соединяем. Продолжаем линию и откладываем влево  отрезок Ш2П2 =11 см (ДП +1 = 11см).



От точки Г1 по линии Г1П откладываем вверх Г102 = 4,5 см вверх (для всех размеров).

Г1Оз = 1,5 см по биссектрисе угла ПГ1Г2.







Получили выкройку переда
